MotionBoard連携テンプレート

ウイングアーク1st株式会社が提供するBIダッシュボード「MotionBoard」のリアルタイム連携機能と接続を行うテンプレートの使い方を紹介します。

テンプレートファイルはページ下部よりダウンロードいただけます>



リアルタイム連携とは、IoTデータをリアルタイムに蓄積し、可視化することができる機能です。異常値のアラート機能や蓄積データを外部のデータベースに保存する機能などIoTデータを活用するための様々な機能がついています。



そんなMotionBoardリアルタイム連携テンプレートには2種類あります。

・CSVファイルからMotionboardへ

・DBからMotionBoardへ



ダウンロードしたテンプレートファイルをインポートして準備は完了です。





〇「CSVファイルからMotionboardへ」

 このテンプレートでは、CSVファイルのデータをMotionBoardに登録します。

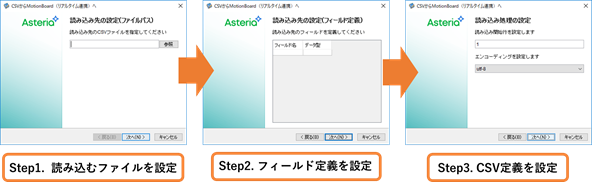

Step1~3では読み込むCSVデータの設定をします。

<Step1>

データの読み込み元CSVファイルを指定します。

今回サンプルで読み込んだCSVファイルは気温データと湿度データを想定したダミーデータです。


<Step2>

CSVのフィールド定義を設定します。



<Step3>

CSVの読み込み開始行、エンコーディングを指定します。

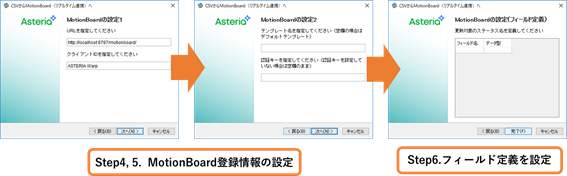

続いてStep4~6では、MotionBoard側の登録情報を設定します。



<Step4>

MotionBoardのURLと、クライアントIDを設定します。

今回はサンプルで「CSV to MB」というIDを入力します。



<Step5>

テンプレート名と認証キーを設定します。

テンプレート名は登録対象となるテンプレート名です。なにも入力しない場合、デフォルトテンプレートにデータが登録されます。テンプレートはMotionBoardのリアルタイム連携画面より事前に作成する必要があります。



認証キーはMotionBoardのリアルタイム連携画面で認証キーを設定している場合は設定してください。



<Step6>

更新対象となるステータス名のフィールドを定義します。

ステータス名はリアルタイム連携画面のステータスタブより事前に登録する必要があります。



これで完成です。


実行してみると…


データが登録されました!

あとはボードを作成し、このデータをグラフ化したりフィルターをかけたり設定できますね。



〇「データベースからMotionBoardへ」

 このテンプレートでは、データベースのデータをMotionBoardに登録します。


Step1では読み込むデータベースの設定をします。

<Step1>

データベースのコネクションとフィールドを設定します。


続いてStep2~4では、MotionBoard側の登録情報を設定します。



<Step2>

MotionBoardのURLと、クライアントIDを設定します。

今回はサンプルで「DB to MB」というIDを入力します。



<Step3>

テンプレート名と認証キーを設定します。

テンプレート名は登録対象となるテンプレート名です。なにも入力しない場合、デフォルトテンプレートにデータが登録されます。テンプレートはMotionBoardのリアルタイム連携画面より事前に作成する必要があります。



認証キーはMotionBoardのリアルタイム連携画面で認証キーを設定している場合は設定してください。



<Step4>

更新対象となるステータス名のフィールドを定義します。

ステータス名はリアルタイム連携画面のステータスタブより事前に登録する必要があります。





これで完成です。


実行してみると…


データが登録されました。



テンプレートによって簡単に「MotionBoard」と連携できました。ASTERIA Warpを介して「MotionBoard」とつなげることで、膨大なIoTデータを価値のある情報として扱うことができますね。

みなさんもぜひ活用してみてください。
