次のフローを呼び出すには

NextFlow コンポーネント/次に実行するフロー

1つのフローが開始から終了まで処理したあとに、続けて別のフローを呼び出すように指定できます。このように続けて呼び出されるフローを「次に実行するフロー」または「Next フロー」といいます。NextFlow コンポーネントを利用して設定できます。

NextFlow コンポーネントを利用する

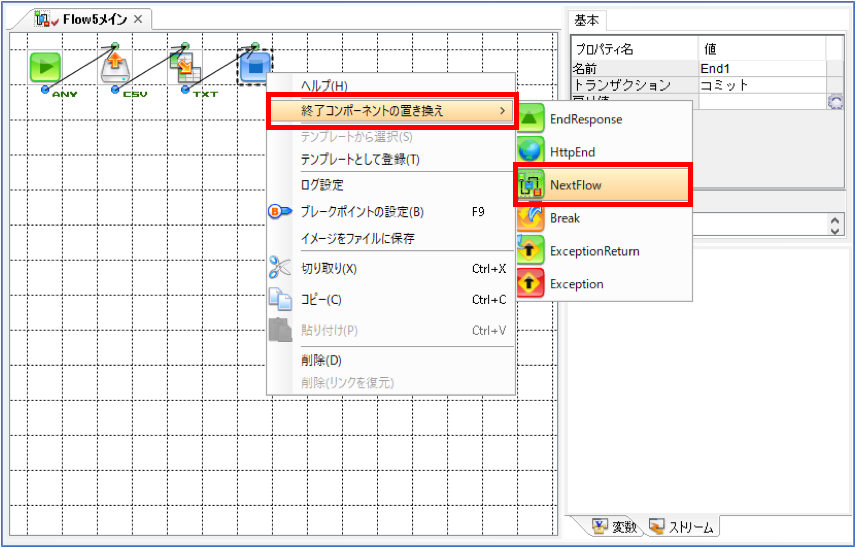

1.呼び出し元のフローの終了コンポーネントを右クリックし、メニューから「終了コンポーネントの置き換え」ー「NextFlow」を選択する




HINT

NextFlow コンポーネントは、終了コンポーネントの 1 つです。あるフローが終了したあとに、続けて別のフローを実行したいときに利用できます。

ここでは「終了コンポーネントの置き換え」機能を利用しましたが、パレットの「コントロール」タブの NextFlow コンポーネント(「フローを終了して、別のフローの実行します」)をドラッグして配置しても同じです。

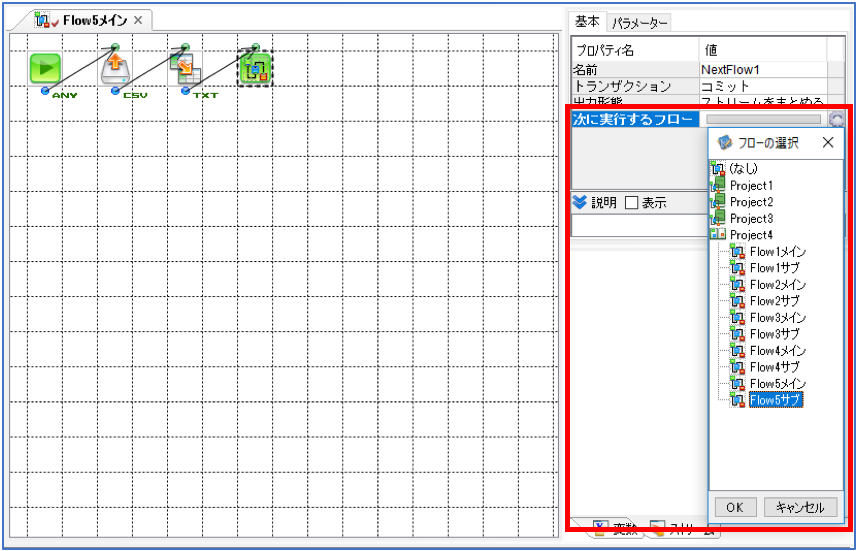

2.NextFlow コンポーネントアイコンが選択された状態で、インスペクタの「次に実行するフロー」プロパティの値欄をクリックし、実行対象のフローをダブルクリックする


呼び出し元のメインフローを実行すると、そのフローに引き続いて、NextFlowコンポーネントで指定した Next フローが実行されます。



HINT

フローの呼び出し元を検索するには
サブフローや NextFlow コンポーネントで設定されているフローが、どの(メイン)フローから呼び出されているかを検索できます。それには、ツリーペインでフローを右クリックし、表示されるメニューから「呼び出し元の検索」を選択します。それにより呼び出し元のフローが「検索結果」ダイアログに表示されます。
