フローサービスのフォルダー構成

ASTERIA WARP フローサービスのファイル、フォルダー構成について説明します。

ASTERIA WARP 1610以降と4.9.1以前で構成が異なりますので注意してください。

  1. フォルダー構成
  2. 各種ファイルの配置場所
  3. フローデザイナー

1. フォルダー構成

■1610以降

フォルダ 説明
[INSTALL_DIR]/boot/bin FlowServiceの起動・停止コマンド実行ファイル
[INSTALL_DIR]/boot/lib FlowServiceの起動・停止で使用する各種ライブラリ
[INSTALL_DIR]/server/bin FlowServiceの各種ユーティリティコマンド実行ファイル
[INSTALL_DIR]/server/lib 各種ライブラリ
[INSTALL_DIR]/server/license サードパーティーライブラリのライセンスファイル
[INSTALL_DIR]/server/webapps フローサービス管理コンソール関連ファイル
[INSTALL_DIR]/updater/bin バージョンアッププロセスの設定ファイル
[INSTALL_DIR]/updater/lib バージョンアッププロセスの使用する各種ライブラリ
[DATA_DIR]/log 管理コンソールやログビューアで参照するログの実体ファイル
※管理コンソールから出力先を変更することができます。
[DATA_DIR]/system/conf 各種設定ファイル
[DATA_DIR]/system/license ライセンスファイル
[DATA_DIR]/system/lib/components コンポーネント、マッパー関数のライブラリ
[DATA_DIR]/system/lib/drivers JDBCなど各種ドライバー
[DATA_DIR]/system/lib/ext コンポーネント、マッパー関数が使用する各種ライブラリ

※[INSTALL_DIR](デフォルトインストール時のパス)

  • Windows C:\Program Files\asteria5[c,cp]
  • UNIX /[インストールユーザーのホームフォルダー]/asteria5[c,cp]

※[DATA_DIR](デフォルトインストール時のパス)

  • Windows C:\asteriahome5[c,cp]
  • UNIX /[インストールユーザーのホームフォルダー]/asteriahome5[c,cp]

1610以降の フローサービス マニュアル > はじめに > フロー機能 > フローサービスのファイル構成 も併せて参照してください。



■4.9.1以前

フォルダ 説明
[INSTALL_DIR]/common 他サービスと共通で使用するライブラリ
[INSTALL_DIR]/license ライセンスファイル
[INSTALL_DIR]/jre/lib/ext JDBCなど各種ドライバー
[INSTALL_DIR]/flow/bin 実行ファイル
[INSTALL_DIR]/flow/conf 各種設定ファイル
[INSTALL_DIR]/flow/data InternalDataStorageのデータ、SSLのKeyStoreなど
[INSTALL_DIR]/flow/lib 各種ライブラリ
[INSTALL_DIR]/flow/lib/flowlib コンポーネント、マッパー関数のライブラリ
[INSTALL_DIR]/flow/log 管理コンソールやログビューアで参照するログの実体ファイル
※管理コンソールから出力先を変更することができます。
[INSTALL_DIR]/flow/services  サービス固有の定義ファイル
[INSTALL_DIR]/flow/services/flowservice/conf  フローサービス設定ファイル
[INSTALL_DIR]/flow/webapps  フローサービス管理コンソール関連ファイル

※[INSTALL_DIR](デフォルトインストール時のパス)

  • Windows C:\Program Files\asteriawarp
  • UNIX /[インストールユーザーのホームフォルダー]/asteriawarp

※[DATA_DIR](デフォルトインストール時のパス)

  • Windows C:\asteriahome
  • UNIX /[インストールユーザーのホームフォルダー]/asteriahome

4.9.1以前の フローサービス マニュアル > はじめに > フロー機能 > フローサービスのファイル構成 も併せて参照してください。



2. 各種ファイルの配置場所

1610以降と4.9.1以前で配置場所が変更されているファイル、フォルダーの一例です。

環境移行時など参考にしてください。

1610以降の環境移行ガイドも併せて参照してください。

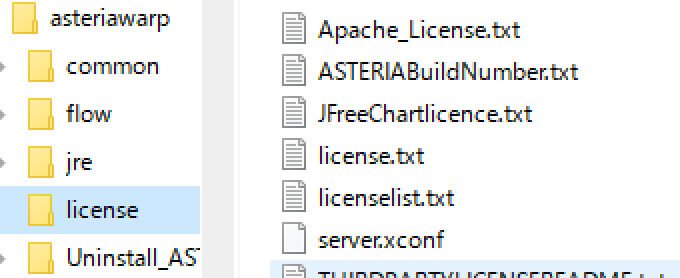

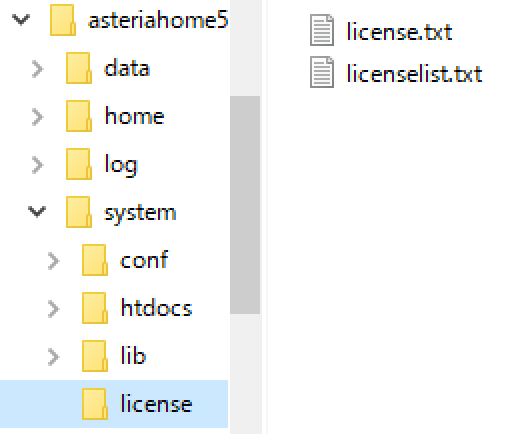

■ライセンスファイル

1610以降 4.9.1以前
[DATA_DIR]/system/license  [INSTALL_DIR]/license
asteria5_license.png  asteriawarp_license.png

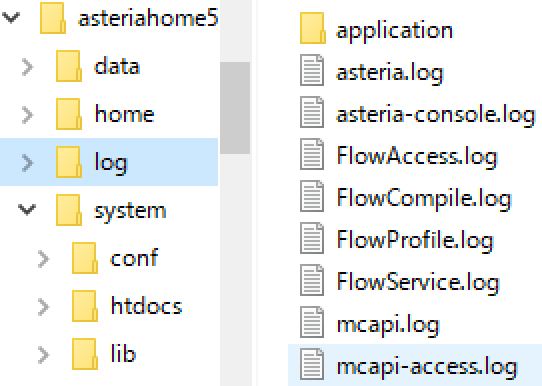

■実行ログ

1610以降 4.9.1以前
[DATA_DIR]/log [INSTALL_DIR]/flow/log

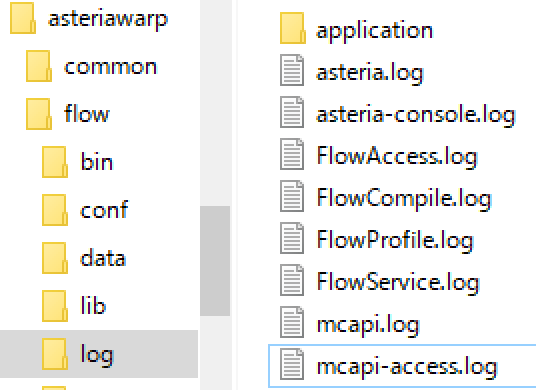

asteria5_log.png  asteriawap_log.png

※管理コンソールから出力先を変更することができます。

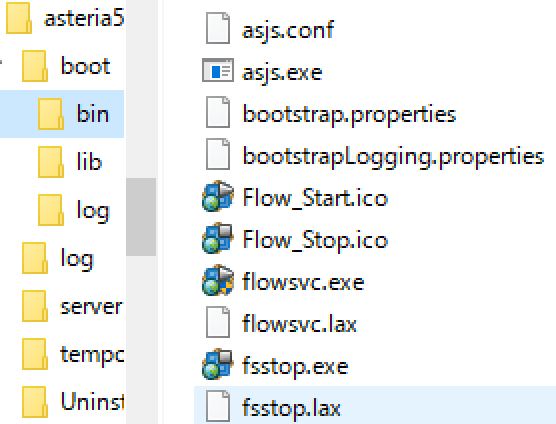

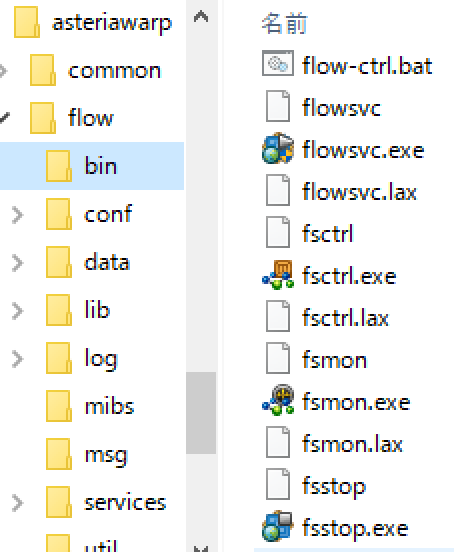

■起動/停止コマンド

1610以降 4.9.1以前
[INSTALL_DIR]/boot/bin [INSTALL_DIR]/flow/bin
asteria5_boot_bin.png asteriawarp_bin.png

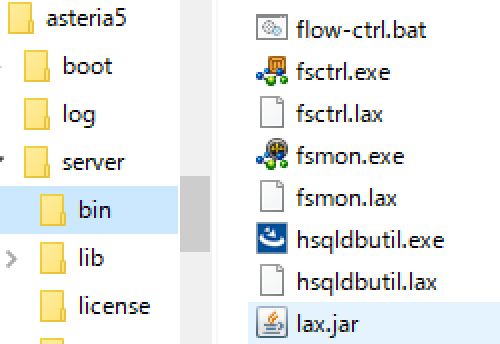

■flow-ctrl/fsctrl/fsmonコマンドツール

1610以降 4.9.1以前
[INSTALL_DIR]/server/bin  [INSTALL_DIR]/flow/bin
asteria5_server_bin.png asteriawarp_bin.png

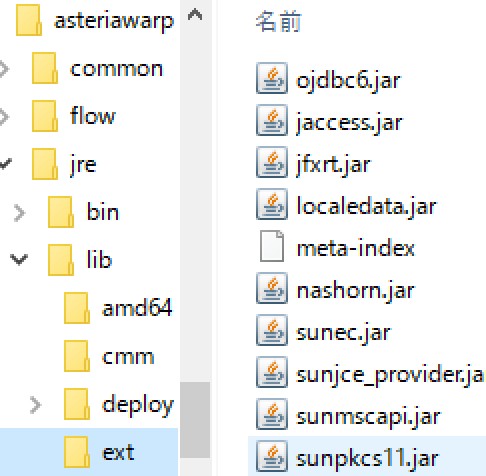

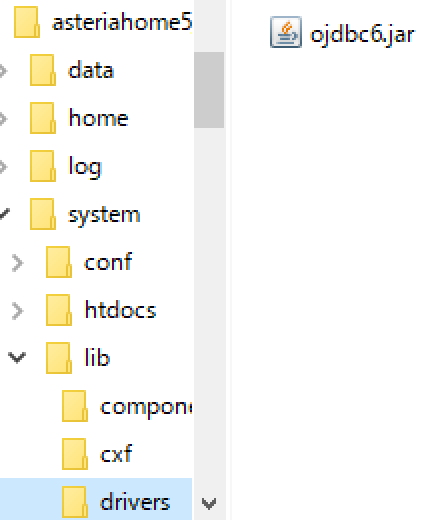

■JDBCドライバー

1610以降 4.9.1以前
[DATA_DIR]/system/lib/drivers [INSTALL_DIR]/jre/lib/ext
asteria5_jdbc.png asteriawarp_jdbc.png



■システムコネクション

1610以降 4.9.1以前
[[DATA_DIR]/system/conf/connections [INSTALL_DIR]/flow/conf/connections

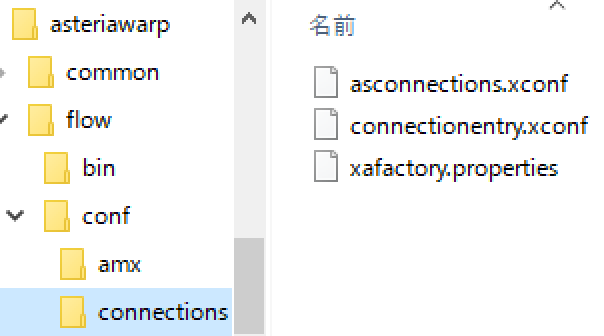

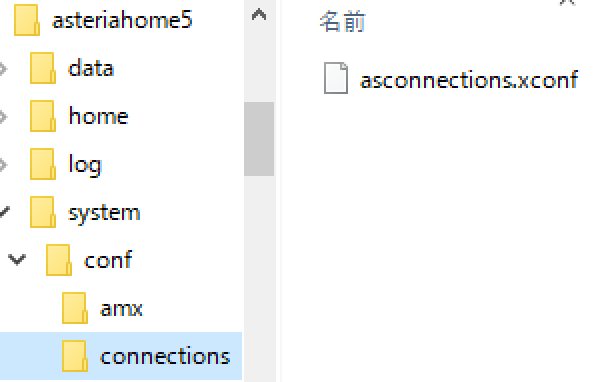

asteria5_connections.png asteriawarp_connections.png



3. フローデザイナー

ASTERIA WARP 1610以降と4.9.1以前でフローデザイナー管理用フォルダが異なりますので注意してください。

  • 1610以降:C:\ユーザー\[Windowsユーザー名]\AppData\Roaming\Infoteria\ASTERIA WARP Flow Designer\[バージョン]
  • 4.9.1以前:C:\ユーザー\[Windowsユーザー名]\AppData\Roaming\Infoteria\flowdesigner\[バージョン]
